Druckverluste einfach berechnen und visualisieren.
Ein Moody-Diagramm ist ein unverzichtbares Werkzeug, wenn es darum geht, Druckverluste in Rohrleitungen zu berechnen. Diese Excel-Vorlage ermöglicht es dir, auf einfache Weise Druckverluste in Abhängigkeit von der Reynoldszahl und der relativen Rauheit zu ermitteln. Die Visualisierung in einem Diagramm hilft dabei, komplexe Zusammenhänge auf einen Blick zu verstehen.
Was enthält die Vorlage?
Die Vorlage besteht aus mehreren Arbeitsblättern, die verschiedene Parameter und Berechnungen umfassen:
- Ein Eingabeblatt für die Eingabe der Rohrparameter wie Durchmesser, Rauheit und Fließgeschwindigkeit.

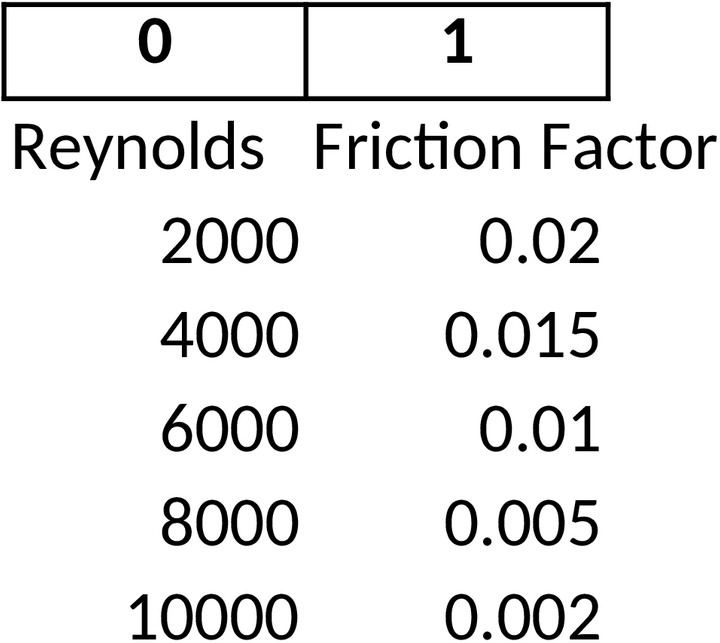

- Ein Berechnungsblatt, das die Reynoldszahl und den entsprechenden Reibungsfaktor berechnet.
- Ein Diagrammblatt, das das Moody-Diagramm darstellt, um die Druckverluste visuell zu analysieren.
Wie wird die Vorlage verwendet?
Die Anwendung dieser Vorlage ist denkbar einfach. Zunächst gibst du die bekannten Parameter in das Eingabeblatt ein. Die Vorlage übernimmt dann die Berechnungen und zeigt dir im Diagrammblatt die Ergebnisse an. Dieser visuelle Ansatz hilft dabei, mögliche Probleme oder Optimierungspotentiale schnell zu erkennen.
Mögliche Anwendungsfälle
Diese Vorlage eignet sich hervorragend für Ingenieure und Techniker, die sich mit Rohrleitungsdesign und -analyse beschäftigen. Sie ist auch ideal für den Bildungsbereich, um Studenten die Prinzipien der Strömungsmechanik näherzubringen. Auch in der Forschung kann sie eingesetzt werden, um theoretische Modelle in der Praxis zu überprüfen.
Fazit
Die Excel-Vorlage für Moody-Diagramme ist ein leistungsstarkes Werkzeug, das die Berechnung von Druckverlusten erleichtert und die Ergebnisse klar und verständlich darstellt. Egal, ob im Studium, in der beruflichen Praxis oder in der Forschung – diese Vorlage bietet einen echten Mehrwert.
